电力电缆工程质量缺陷与防治图文详解（上）
一、电缆排管
◆问题1：基槽开挖内部积水
隐患：基坑积水浸泡后，地基土质变软，承载力降低其，引起管渠基础下沉，造成管渠结构折裂损坏。
原因分析：
1）自然降水或其它落水流进基槽，造成积水；
2）地下水、滞水，未采取排降、降水措施。
预防措施：
1）雨季施工，须将基槽周边开挖排水沟，防止落水流入槽内；
2）排水沟应接通原排水管网，开槽宜在枯水期施工；
3）在地下水位以下或有浅层滞水地段挖槽，应采用排水沟、集水井、井点排降水措施；
4）按照设计要求做好放坡施工。
◆问题2：排管不整齐，回填不规范
隐患：管道挤压变形，降低使用寿命。
原因分析：
1）未按照设计、规范施工；
2）回填土用杂物回填；
3）质量管理不到位，工程验收不细致。
预防措施：
1）严格按照作业指导书、规范施工；
2）按规范整齐安装排管，并进行固定；
3）回填前应清除坑内积水、杂物等，回填土应每300mm夯实一次，最后必须培出高于地面300mm的防沉层。
二、非开挖顶管
◆问题：管口破损
隐患：导致杂物进入管内，电缆受损。
原因分析：
1）施工方案不完善，施工人员操作不当；
2）排列不整齐，造成错位。
预防措施：
1）编制完善的施工方案，并做好人员技术交底；
2）加强质量管理和工程验收，并将此问题列为必检项。
三、电缆沟及支架
◆问题1：电缆沟表面开裂
隐患：沟壁表面剥落、渗水。
原因分析：
1)混凝土浇筑时振捣不密实；
2)砼浇筑养护不到位；
3)未按混泥土配合比要求进行配比；
4)使用不合格原料；
5)砖砌电缆沟表面抹灰未按规范施工。
预防措施：
1）混凝土电缆沟浇筑完成后应及时清理浮浆；
2）砼浇筑后，按规定养护；
3）按规定做好取样、送检工作，施工过程中严格控制混泥土配合比、砂浆水灰比 。
◆问题2：露筋、蜂窝、麻面、裂缝、破损现象，外表面不光滑
隐患：钢筋容易锈蚀，长时间引起坍塌。
原因分析：
1）钢筋绑扎固定不规范，浇灌过程中振动器振捣不到位呢；
2）浇筑的混凝土板拼缝不规范，有露缝；
3）技术交底不细致；
4）质量管理不到位，工程验收不细致。
预防措施：
1）混凝土浇捣前根据设计要求做好钢筋绑扎，经监理验收合格后才能浇捣混凝土。浇筑的混凝土板要平直，浇灌过程中用平板振动器振捣，确保混凝土密实度，并人工找平；
2）混凝土浇筑方法：混凝土自由下落度应不大于2m，且均匀铺开；
3）已浇筑的混凝土强度等级达到1.2N/mm²后，方可允许人员在其上走动和进行其他工序；
4）表面无露筋、蜂窝、麻面、裂缝、破损等现象，外表面光滑、色泽一致。
◆问题3：无电缆支架固定预埋件
隐患：电缆支架固定不牢固。
原因分析：偷工减料，未按图纸施工。
预防措施：
1)浇筑前，先检查预埋铁件的位置、数量及其牢固性；
2)做好施工自检及停工待检工作。
◆问题4：电缆支架加工水平差
隐患：易造成电缆破损及伤人。
原因分析：
1)使用不合格的支架；
2)支架切口处有卷边、毛刺。
预防措施：
1）电缆沟支架与吊架所用钢材应平直，无明显扭曲，切口处应对卷边、毛刺进行打磨处理；
2）加强电缆沟支架到货验收，严禁使用不合格的支架；
3）电缆沟支架切口处安装绝缘保护套 。
◆问题5：电缆支架焊接固定不符要求
隐患：焊缝容易锈蚀，支架与预埋件脱落。
原因分析：
1）焊接施工不符合规范要求；
2）未严格按照作业指导书的进行施工；
3）操作人员未取得相应资质证 。
预防措施：
1）支架固定焊接时，焊接人员必须持证上岗；
2）焊接必须牢固、焊缝平直，无虚焊、漏焊，焊接后按要求做好防锈、防腐处理。
四、电缆隧道
◆问题：电缆隧道积水
隐患：隧道积水，会导致电缆损坏，人员触电。
原因分析：
1）未按设计图纸放坡要求施工；
2）电缆隧道内有杂物，排水不畅。
预防措施：
1）严格按照《GB 50217-2018 电力工程电缆设计标准》设计，并按设计放坡要求施工；
2）及时清理电缆隧道内杂物。
五、集水坑
◆问题：未设置集水坑
隐患：电缆长期被水浸泡容易老化，绝缘性降低。
原因分析：
1）设计未考虑排水措施；
2）施工图审查不细致 。
预防措施：
1）严格按标准设计设计；
2）施工图审查中排水措施予以明确 。
六、电缆沟盖板

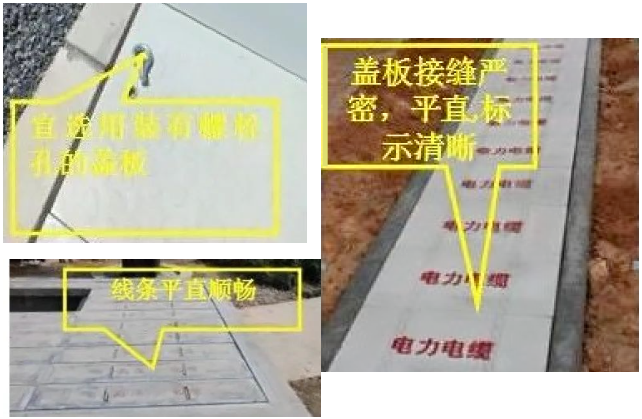

◆问题：电缆沟盖板制作、安装不规范
隐患：沟盖板无提手，不便于运行检修、检查；盖板表面开裂、破损、坍塌、观感差。
原因分析：
1）预制沟盖板制作前，未明确提手要求；
2）沟盖板现场浇筑时配比不符合要求，浇筑后未及时清理浮浆及养护；
3）沟盖板制作尺寸不标准、敷设不规范；
4）质量管理不到位，工程验收不细致。
预防措施：
1）加工图中应明确预制沟盖板提手制作要求；
2）浇筑施工按规定做好取样、送检工作，施工过程中严格控制混泥土配合比；浇筑过程中宜加装外宽，确保外观尺寸规范、统一；
3）盖板铺设应从一端开始，边安装边调直、调平，同时在盖板两端搁置点垫35mm厚橡胶条，以调整盖板的稳定性和平整度。
