教你一眼看出输电线路的电压
怎么一眼看出输电线路的电压呢？秘诀是“三看”：看导线分裂数、看绝缘子串长度、看杆塔高度。
一、看导线是几分裂的

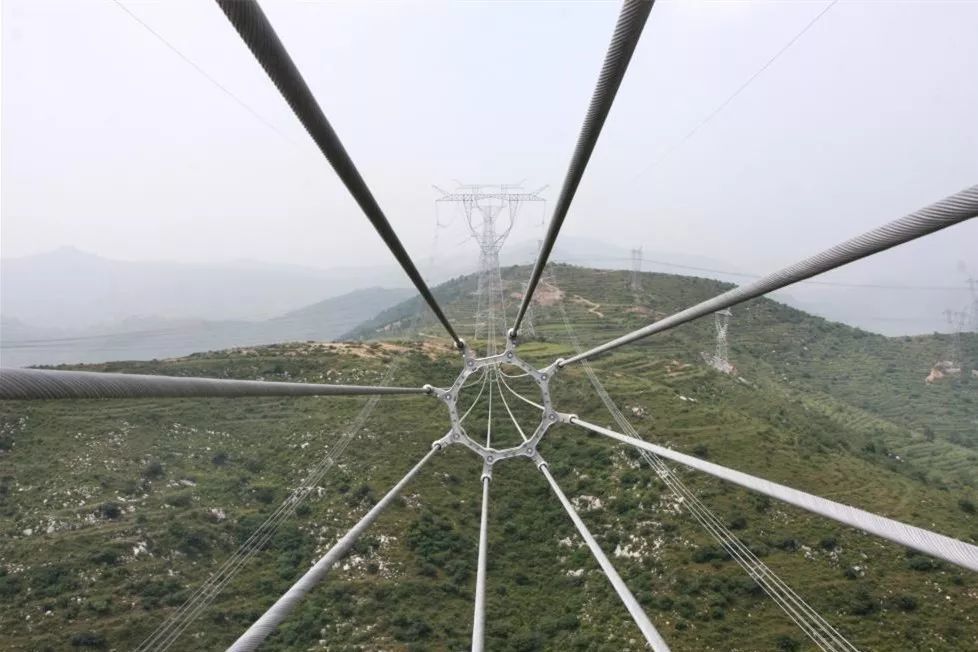

之所以把一相导线要分裂成好几股，是要把导线的“等效直径”扩大，相当于用几股较细的导线，围成一个近似圆形，相当于把整相的导线直径“等效”扩大了，之所以这样做是因为由于交流电有趋肤效应，导线中间几乎没有电流通过，采用分裂导线，可以节约材料减轻重量，采用分裂导线比同等半径导线降低了导线的电抗，导线越粗，导线表面的电场强度越低，电晕就越小。
电晕是一种放电现象，雨天在输电线周围可能会听到“兹兹”的声音，那就是电晕的声音，夜里也能看到导线在发微弱的光，由于电晕的“兹兹”声，会带来无线电干扰，这也是为什么直流导线也要分裂的原因，都是为了降低电晕。
在1000千伏以下还有750千伏的超高压输电线路，这个电压等级只在我国的西北电网使用，750千伏电压等级一般用六分裂的导线。
500千伏的是按规程是四分裂导线，不过据观察，现在六分裂导线居多了，尤其在大城市周边，可能是输送功率大了。
220千伏的一般是两分裂，110千伏及再往下的电压等级就不用分裂导线了，单根就行，电晕已经不严重了。
二、看绝缘子片数
绝缘子是一种特殊的绝缘控件，通常由玻璃或陶瓷制成，是为了增加爬电距离的。其形状是飞碟状的，一个飞碟算一片绝缘子，绝缘子串是把若干飞碟串起来，隔离导线与杆塔用的。

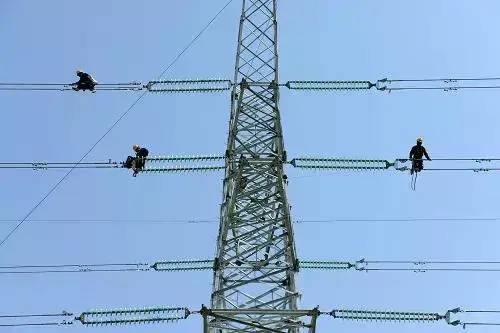

下图为玻璃绝缘子：

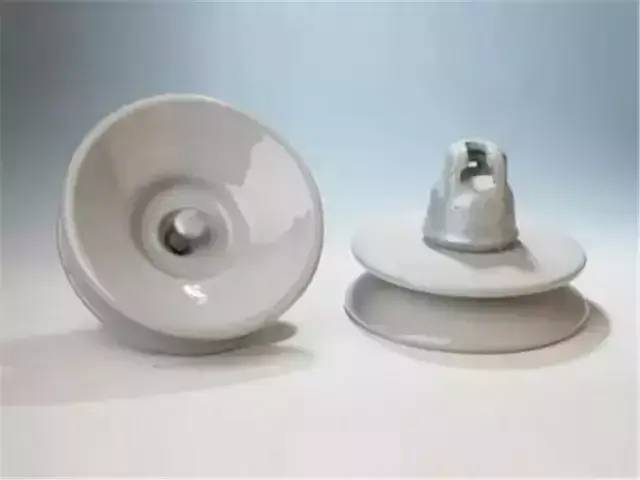

常用的绝缘子还有陶瓷绝缘子，下图是陶瓷绝缘子：

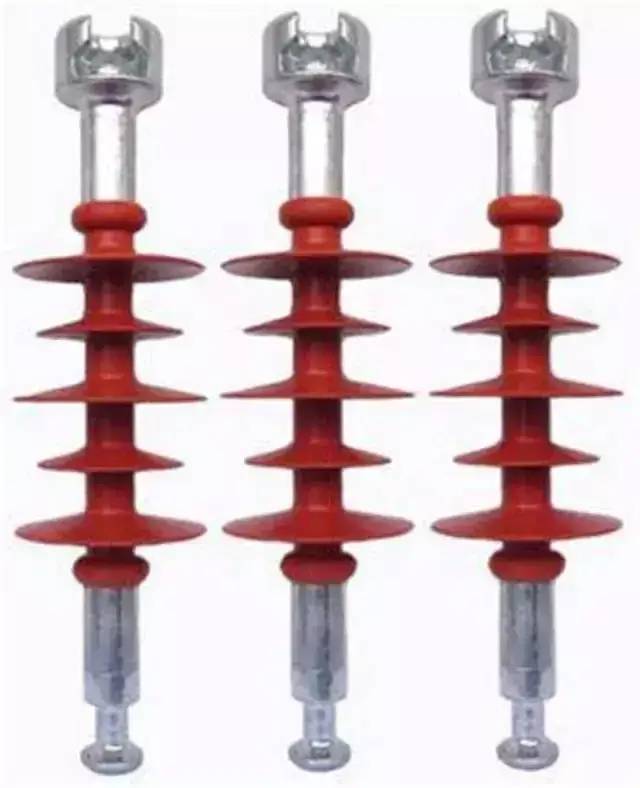

还有合成绝缘子：
一片绝缘子大概的厚度是15厘米，串7片差不多一米。
一般情况下：750千伏，32个；500千伏，23-25个；330千伏，17个；220千伏，13个；110千伏，7个；66千伏，5个；35千伏，3个。
如果高海拔、污秽重的地区或者重要的塔，片数还要增加几片。基本可以看出1片绝缘子可以承受1-1.5万伏特的电压，但随着电压等级的升高，承压的非线性越强。实际上，不同地区不同环境，绝缘子片数可能差别很大。当然不同类型的绝缘子，要求的片数也不同。
三、看杆塔的高度
除了数分裂数和绝缘子片数，还可以看看杆塔的高度，设计规程上非常详细地规定了输电导线距离其他物体的最小距离。

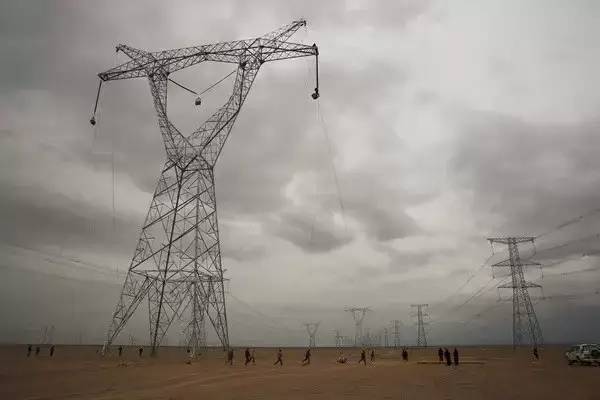

下图为500千伏线路铁塔：
例如，在居民区导线对地面最小距离分别为：35~110千伏是7米，220千伏是7.5米，330千伏是8.5米，500千伏是14米，750千伏为19.5米。
如果考虑导线弧垂和绝缘子长度，则：110千伏大概离地面十几米，220千伏和330千伏是二十几米，500千伏是三四十米，750千伏是五十几米，1000千伏是七八十米。
下图为1000千伏特高压线路铁塔：
换算成楼房高度，那分别是5层楼、8层楼、12层楼、18层楼和25层楼。不过这只是粗略估算，因为根据气候和地形不同，高度是要调整很大的。
总体来说，看导线分裂数是最容易区分电压等级，看绝缘子片数最准确能判断，看杆塔的高度最有直观感受。
