6种常用导线的连接方法，你的接法都正确么？
导线在电力行业的运行中是非常重要的，一般由铜或铝制成的，导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
一、常用导线的连接方式
常用的导线按照结构分为单股线和多股线，下面从这两种常用的导线入手来详细介绍一下：
(1) 小截面单股铜导线连接
△单股线的连接方式
具体步骤如图所示，首先将两个需要连接的导线芯相对头，形成交叉的形式，然后再将它们相互缠绕在一起，缠绕完后，将多余的线头捋直，然后将每个线头在另一芯线上紧贴密绕，最后去除多余线头即可。
(2) 大截面单股铜导线连接

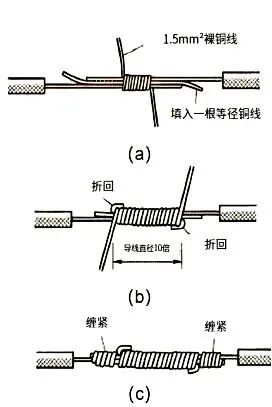

△大截面单股铜导线连接方式
具体步骤如图所示，对于大截面单股铜导线连接，第一步先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面的裸铜线在其上紧密缠绕，缠绕长度为导线直径大小即可。然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕。最后剪去多余线头即可。
(3) 单股铜导线的分支连接
△单股铜导线的分支连接方式
操作步骤如图所示，单股铜导线的丁字分支连接前，首先将支路线头紧密缠绕在干路芯线上，大概缠绕5-8圈后，再减去多余的线头即可。对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕即可，最后剪去多余线头。
(4) 不等径单股铜导线连接

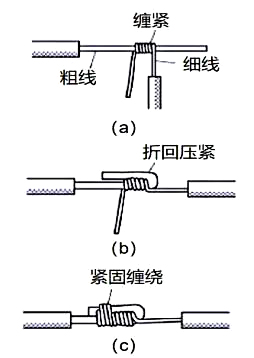

△不等径单股铜导线连接
操作步骤如图所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈。再将粗导线芯线的线头折回紧压在缠绕层上。最后再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
(5) 多股铜导线的直接连接
△多股铜导线的直接连接
操作步骤如图所示，首先将剥去绝缘层的多股芯线拉直，然后将其靠近绝缘层，再进行绞合拧紧，再将其余芯线成伞状散开将另一根需要连接的导线芯线也做同样的处理。接着将两伞状芯线相对着互相插入后，捏平芯线，然后将每一边的芯线线头分开组，然后先将某一边的线头翘起并紧密缠绕在芯线上，再将其余的线头翘起并紧密缠绕在芯线上，最后将翘起的线头合并缠绕在芯线上。以同样方法缠绕另一边的线头。
(6) 多股铜导线的分支连接
△多股铜导线的分支连接
具体操作步骤如图所示，将支路芯线90度折弯后与干路芯线并行。将线头折回并紧密缠绕在芯线上即可。
二、导线连接的基本要求
导线连接是电工作业的一项基本工序，也是一项十分重要的工序。导线连接的质量直接关系到整个线路能否安全可靠地长期运行。对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
