爆炸危险场所内铠装电缆的接地要求
在现场环境中应如何安装
在实际应用环境中，我们一般使用铠装电缆专用的电缆引入装置来对电缆铠装层接地。

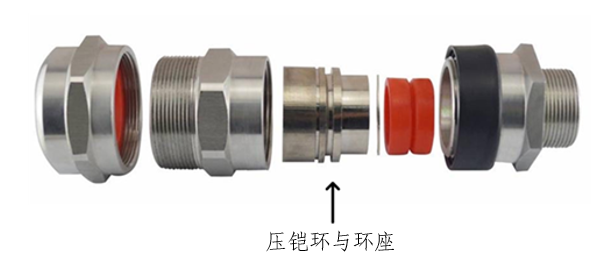

如下图所示的双密封圈式铠装电缆引入装置，在前后两个密封圈之间配有一对压凯环和环座。安装电缆时，应将电缆铠装层与压铠端环可靠压紧。再由两个密封圈分别与电缆内、外护套配合压紧。
图1 双密封圈式铠装电缆引入装置

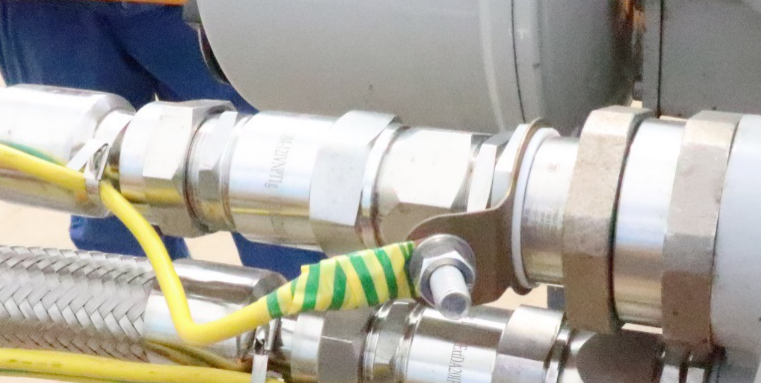

额外的，对于外壳材质为塑料的设备，还需在引入装置上配装接地环，并将接地环与接地系统用截面积不小于4㎜²的多股软绞丝线单独进行可靠连接。
图2 铠装电缆引入装置的接地环
考虑金属屏蔽的铠装层接地处理方法
合理安装的电缆铠装层有磁屏蔽效果，在《GB/T 3836.15-2017 爆炸性环境 第15部分：电气装置的设计、选型和安装》第6.3节中规定，如果电缆的铠装层或屏蔽层仅在危险场所外部接地，则该接地点应包括在危险场所的等电位联接系统中。
如果TN系统中，铠装层仅在危险场所外部接地，则危险场所内铠装层的末端可能产生危险火花，因此铠装层或屏蔽层宜像未使用的芯线一样处理。（危险场所内多芯电缆中未使用的芯线应接地，或者采用与防爆型式相适用的端接方式充分绝缘，不允许仅用胶带绝缘。）
