电缆载流量校正系数的常见问题
我们都知道电缆选择、敷设是设计中一个非常重要的环节。电缆选择涉及导体材料、电缆芯数、绝缘水平、绝缘材料及其阻燃耐火特性、导体截面、导体载流量等方方面面，这个环节看上去似乎很简单，但是如果考虑不周，电缆选择不当，敷设方式不合理，运行中就会出现种种问题。
在电气工程设计中，有可能会同时过载的多回路或多根多芯电缆无间距成束敷设在同一托盘或梯架内敷设，当电缆根数超过12根以上时，电缆载流量降低系数，很多电气设计人员是直接引用《建筑电气常用数据》19DX101-1中相关数据，这会导致选择的电缆截面偏小，保护器有可能无法保护电缆，电缆过负荷引发火灾等事故。
因为《建筑电气常用数据》19DX101-1中电线电缆载流量降低系数是引用 《低压电气装置第5-52部分：电气设备的选择和安装 布线系统》GB/T 16895.6-2014相关数据。两者对电缆排列方式均明确为单层敷设，电缆载流量降低系数与电缆排列层数有直接关系。电缆多层排列，底层电缆会因散热不良导致降低系数更小，此时若按单层排列的降低系数，会导致选择的电缆截面偏小。

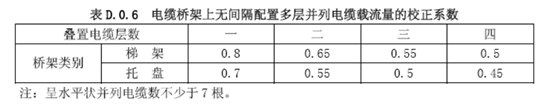

正确的做法是根据托盘或梯架的尺寸大小，确定电缆排列层数，依据 《电力工程电缆设计标准》GB 50217-2018附录D.0.6电缆桥架上无间距配置多层并列电缆载流量的校正系数进行选择。
当电缆采用单层排列方式敷设时，可采用《建筑电气常用数据》19DX101-1中电线电缆载流量降低系数，此时需校验电缆托盘或梯架的截面积是否满足GB 50054-2011《低压配电设计规范》GB 50054-2011第7.6.14条 “电缆在托盘和梯架内敷设时，电缆总截面积与托盘和梯架横截面面积之比，电力电缆不应大于40％，控制电缆不应大于50％”之规定。
