电线电缆检验必备知识——低温卷绕试验
一、检验目的
低温卷绕试验是考核电线电缆耐寒性能的一种检验方法，是考核电线电缆产品在严寒地区或其他低温条件下能否正常工作的特性。产品的耐寒性能，在固定敷设的场合，要求在允许的最低环境温度和最小敷设弯曲半径下安装时，产品的绝缘和护套不裂开，以及在低温条件下长期运行时不受弯曲预应力作用或分子结构力的作用而开裂。对于移动或半移动使用的产品，则要求低温下能承受多次以较小的弯曲半径弯曲时的机械应力而绝缘和护套不破坏，即要求产品的绝缘和护套在低温条件下仍保持一定的柔软性和弹性。因此低温卷绕试验的目的，是为了考核产品的低温弯曲性能是否符合标准规定的要求。
二、适用范围
1.本试验适用于外径12.5mm及以下的圆形绝缘线芯及不能制备哑铃试件的扇形绝缘线芯。
2.本试验适用于外径12.5mm及以下的护套电缆和短轴尺寸20mm及以下的扁电缆。
三、检验依据
GB/T 2951.14—2008/IEC 60811-1-4：2001及相关产品标准。
四、试验设备及器具
低温箱、低温卷绕装置。
五、取样及试样设备
1.从每个被试电缆上取两根适当长度的试样。
2.绝缘低温卷绕试样应除去外护层（如有外护层）。
3.护套低温卷绕试样应剥去护套上的所有护层。
六、试验步骤
1.选择试验温度。
a. 聚氯乙烯绝缘电缆 15±2℃
b.橡皮绝缘电缆 35±2℃
c.或按相关标准规定。
2.选择试棒直径。
a.圆形绝缘线芯和护套电缆的试棒直径为试样直径的4到5倍。
b.扇形试样的试棒直径为短轴尺寸的4到5倍。
c.扁平软线的试棒直径为试样短轴尺寸的4到5倍,卷绕时短轴垂直于试棒。
3.将试样的一端固定在卷绕装置上，装好试样的设备应在规定温度的低温箱内放置不少于16h，16h的冷却时间包括冷却设备所必须的时间。
4.如果试验设备已预冷，只要试样达到规定的试验温度。则可以缩短冷却时间，但不得少于4h。如果试验设备和试样均已冷却，则在每个试样固定在试验设备上冷却1h。

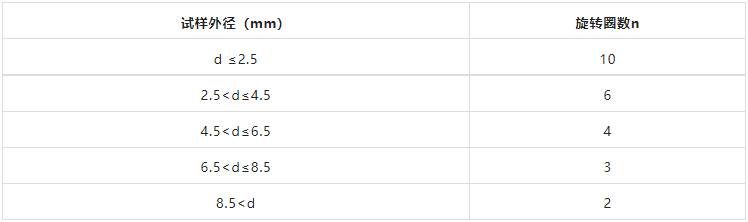

5.规定的冷却时间结束后，试棒应以约每5秒一圈的速率匀速旋转（卷绕圈数见上表规定），应使试样整齐地在试棒上卷绕成紧密的螺旋。如果是扇形试样，则试样的圆形“背部”应与试棒接触，然后将试样保持在试棒上，使其恢复到接近环境温度。
七、试验结果的评定
按规定试验结束后，检查仍在试棒上的试样，当用正常视力或校正过的视力而不用放大镜进行检查时，两个绝缘试样均应无任何裂纹为合格。
