高压架空电缆绝缘电缆 你了解多少呢？
架空绝缘电缆是装有绝缘层和保护外皮的架空导线，采用类似于交联电缆生产工艺制造的一种专用电缆，是介于架空导线和地下电缆之间的新的输电方式，既具有电力电缆的输送电能特性，又具有架空电缆较强的机械性能，与裸电线相比，具有敷设间距小、安全可靠性高、耐大气老化性能优良等特点。
一、架空绝缘电缆的用途
在我国60年代，低压380V架空线路采用橡皮线(BX系列)，这种电线的绝缘层寿命不到2年，后来采用塑胶线(BV系列)，寿命可延长到8年左右，但仍不能令人满意，实际上这两种电线作为裸电线处理。80年代前，我国10kV线路还采用裸线架设，随着城市建设和电网发展，安全问题日趋严峻。农村、山区和林区的电网改造，有部分需要采用架空绝缘电缆，尤其是林区更为需要，因为裸线输电是引起森林火灾的原因之一。总而言之，架空绝缘电缆常用于下列6个场所：
1.适用于多树木地方
裸导线架设的线路，在树木较多的地段，往往线路的架设和维护与绿化和林业产生很大的矛盾。采用架空绝缘导线可减少树木的砍伐(架设初期及运行维护阶段)，与绿化、林业等部门的矛盾也减少，保护好了生态环境，同时美化了市容，而且降低了线路接地故障。
2.适用于多飞飘金属灰尘及多污染的区域
在老工业区，由于环保达不到标准，金属加工企业，经常有飞飘金属灰尘随风飘扬。在火力发电厂、化工厂的污染区域，造成架空配电线路短路、接地故障。采用架空绝缘导线，是防止10kV配电线路短路接地的较好途径。
3.适用于盐雾地区
盐雾对裸导线腐蚀相当严重，使裸导线抗拉强度大大降低，遇到刮风下雨易引发导线断裂，造成线路短路接地事故，缩短线路使用寿命。采用架空绝缘导线，能较好地防盐雾腐蚀。因为有了一层绝缘层保护，可减少盐雾对导体的腐蚀，延缓线路的老化。
4.适用于雷电较多的区域
架空绝缘导线由于有一层绝缘保护，可降低线路引雷，即使有雷电，影响也会小得多。在雷区采用裸导线架设的线路，线路绝缘普遍下降较快，经常出现爆裂接地事故。换上架空绝缘导线后，可减少接地故障的停电时间。
5.适用于旧城区改造
由于架空绝缘导线可承受电压15kV，绝缘导线与建筑物的最小垂直距离为1m，水平距离为0.75m。因此，将10kV架空绝缘导线代替低压干线，直接送入负荷中心，缩短低压电网供电半径是旧城改造一种行之有效的配电方式。
6.有利于防台风
由于架空裸导线线路的抗台风能力较差，台风一到，线路跳闸此起彼伏。采用架空绝缘导线后，导线瞬间相碰不会造成短路，减少了故障，大大提高线路的抗台风能力。
二、架空绝缘电缆的执行标准
1.1kV架空绝缘电缆：GB/T 12527-2008等同采用国际电工委员会IEC 60502、IEC 227;
2.10kV架空绝缘电缆：GB/T 14049-2008等同采用国际电工委员会IEC 60502。

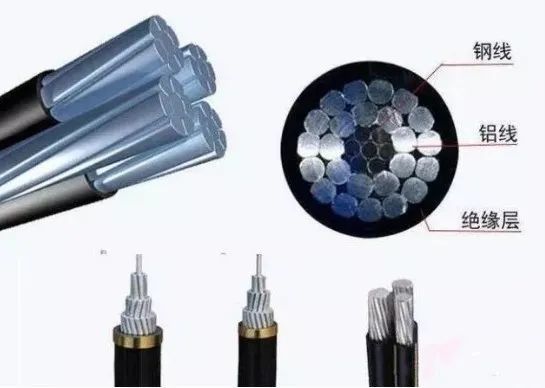

△高压架空电缆
三、架空绝缘电缆的特点
1.额定电压：0.6/1kV、10kV;
2.电缆的长期允许工作温度：聚氯乙烯绝缘为70℃，交联聚乙烯绝缘为90℃；
3.短路时(最长时间不超过5秒)，电缆的最高温度：聚氯乙烯绝缘为160℃，高密度聚乙烯绝缘为150℃，交联聚乙烯绝缘为250℃;
4.电缆敷设时的环境温度不低于-20℃;
5.电缆的允许弯曲半径：
(1)额定电压1kV以下电缆：电缆外径(D)小于25mm者，应不小于4D，电缆外径(D)为25mm及以上者，应不小于6D。
(2)额定电压10kV电缆：应不小于20(D+d)。式中：D—电缆的实际外径，d—电缆导体的实际外径。

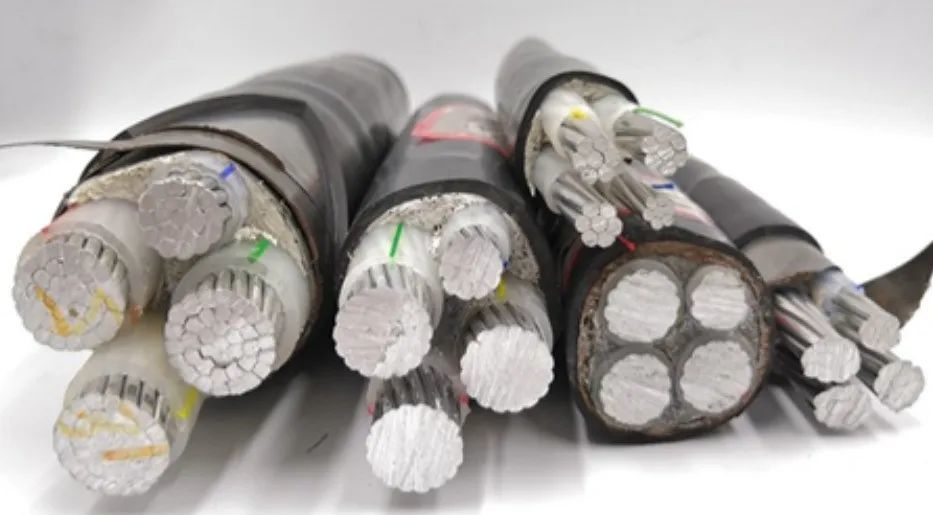

△架空绝缘电缆
四、架空绝缘电缆型号、名称、用途
JKL 铜芯聚乙烯绝缘架空电缆
JKLY 铝芯聚乙烯绝缘架空电缆
JKYJ 铜芯交联聚乙烯绝缘架空电缆
JKTRYJ 软铜芯交联聚乙烯绝缘架空电缆
JKLYJ 铝芯交联乙烯绝缘架空电缆
JKLHYJ 铝合金芯交联聚乙烯绝缘架空电缆
JKTRY 软铜芯聚乙烯绝缘架空电缆
JKLHY 铝合金芯聚乙烯绝缘架空电缆
架空固定敷设，软铜芯产品用于变压器引下线。电缆架设时，应考虑电缆和树木保持一定的距离，电缆运行时允许电缆和树木频繁接触 。
JKLYJ/B 软芯本色交联聚乙烯绝缘架空电缆
JKLHYJ/B 铝合金芯本色交联聚乙烯绝缘架空电缆
架空固定敷设，电缆架设时应考虑电缆和树木保持一定的距离，电缆运行时允许电缆和树木频繁接触。
JKLYJ/Q 铝芯轻型交联聚乙烯绝缘架空电缆
JKLYHJ/Q 铝合金芯轻型交联聚乙烯绝缘架空电缆
JKLY/Q 铝芯轻型聚乙烯绝缘架空电缆
JKLHY/Q 铝合金芯轻型聚乙烯绝缘架空电缆
架空固定敷设，电缆架设时应考虑电缆和树木保持一定的距离，电缆运行时只允许电缆和树木短时接触。
