0.6/1kV挤包绝缘电缆附件知识讲解
本文主要讲解挤包绝缘电缆附件中0.6/1kV电缆附件的定义、特点及安装注意事项。
0.6/1kV电压级电缆几乎全部为挤包绝缘电缆，使用最多的是聚氯乙烯绝缘电缆（又称全塑力缆）。近几年，温水交联的交联聚乙烯电缆也正逐步推广应用。该电压级的挤包绝缘电缆附件常用品种有热缩、绕包和浇铸等几种形式。
由于使用电压低，电缆没有内、外屏蔽层，故电缆附件结构很简单，没有应力锥或应力控制层，绝缘要求也不高，只要求有良好的密封防水性能和一定的机械强度。电缆终端头一般都采用热收缩式。
常用0.6/1kV挤包绝缘电缆接头有两种结构，一种是局部绕包加热收缩管式，另一种为局部绕包加浇铸式。

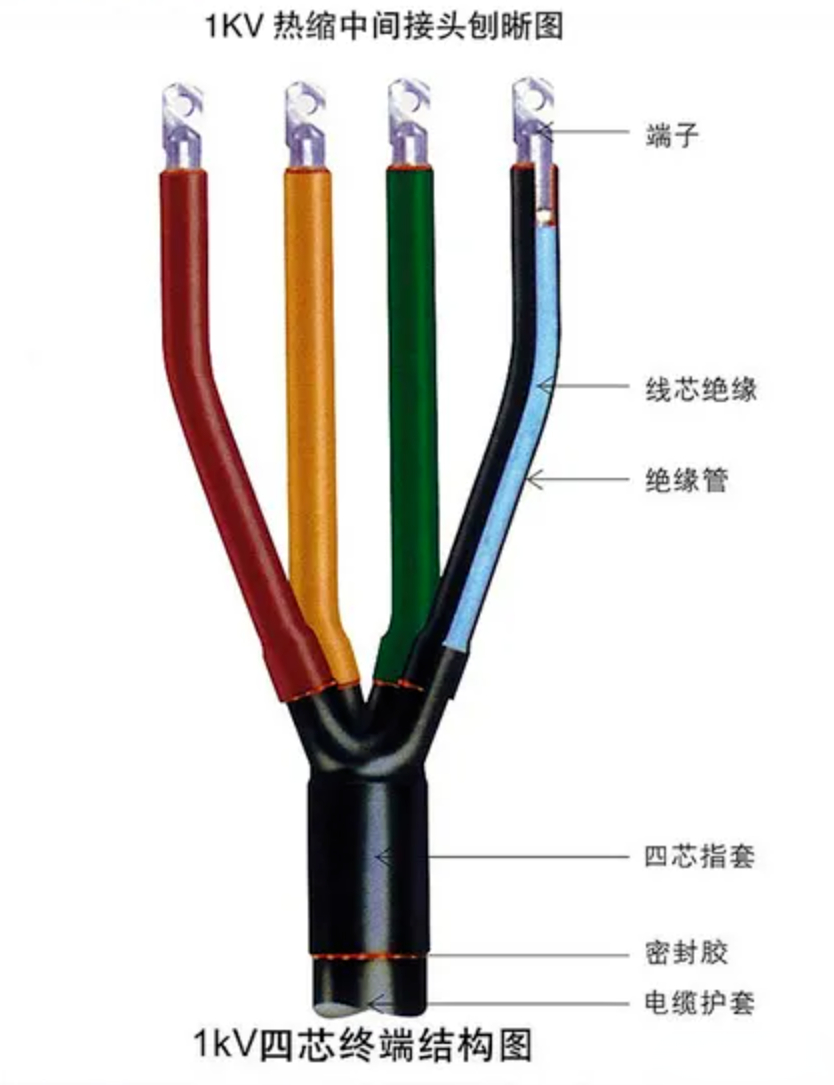

一.热收缩式终端头
1.按照电缆固定位置与连接设备之间的距离为长度剥去电缆外护层，钢带（若有钢带）留25～30mm，其余剥去。再绑扎并焊接接地线，然后用塑料带或橡胶自粘带绕包焊接处，以免刺伤外面的热收缩分支套。
2.套入热收缩分支套，从中间开始向上下两个方向加热收缩。
3.剥去线芯末端绝缘，压接接线端子。
作为户内终端头，安装己结束。对于户外终端头，还应按实际使用环境决定是否要在每相线芯绝缘外面再加一层耐气候热收缩管，接线端子下端应绕包密封胶带。通常，这个电压级的户外终端头不需要加雨裙。
二.局部绕包加热收缩管式电缆接头
1.剥切电缆。为避免接头总外径过大，可将每相线芯连接处错开，剥出的每相线芯的长度应考虑线芯的弯曲要求（以便于压接连接管）和预先套入每相线芯热收缩管（管长应不小于导体连接管长加100mm）。
2.将接头热收缩外护套管套在一端电缆上，再将每个线芯上的小热收缩管分别套在长端的线芯上，然后压接导体连接管。
3.绕包绝缘橡胶自粘带，从一端线芯绝缘约30mm处开始经导体连接管一直包到另一端线芯绝缘相同位置处，要求将导体连接管上的压坑及两端的间隙填平后再绕包3～5层。
4.将热收缩管移到接头处，覆盖两边线芯绝缘各不少于50mm，加热收缩。
每相线芯依次按以上制作工艺进行。
5.将三根（或四根、五根）线芯接头捏拢，用聚氯乙烯带或白纱带绑扎紧。
6.用不小于10mm²铜线将两端电缆钢带（若有钢带）焊接连通。
7.将接头热收缩外护套管移到接头位置上（每端覆盖电缆外护套不少于50mm），加热收缩。
若为直埋敷设，接头应另加机械保护（如接头上面加水泥盖板）。
三.局部绕包加浇铸式电缆接头
1.剥切电缆，与上述基本相同，但不考虑线芯套热收缩管。
2.压接导体连接管。
3.绕包绝缘橡胶自粘带，与上述基本相同。
4.分开并弯曲每相结芯，在两端线芯分叉处放入绝缘撑板，并绑扎固定。
5.固定接头盒（通常为上下两半），将搅合均匀的绝缘浇铸剂（双组分冷浇铸聚胶酯或环氧树脂）缓缓注入盒内。
6.待浇铸剂固化后即可投入运行。
