《电线电缆拉制工艺学》——铝单线
第一章
第三节：铝单线
铝单线根据材质、外形或用途有不同的分类，主要有电工圆铝线、电工硬铝线、电工稀土铝线、各种铝合金线、铝型线等。其中电工硬铝线是用得最广泛的一种铝线，主要用于制造架空导线，这种线的性能主要应处理好导电率和抗拉强度的矛盾，尤其是粗硬铝线的导电率和抗张强度同时达到要求，且性能稳定是比较难的。
1.电工圆铝线
电工圆铝线是制造架空导线、铝芯电线电缆守体的王安材料。软铝及半硬铝线一般用于电力电缆或电线导体，硬铝线主要用于制造架空导线和架空绝缘电缆，通常情况硬铝线和半硬铝线的导电率为61.0%IACS。
电工圆铝线按照GB/T 3955—2009国家标准制造，型号规格见表1-21。

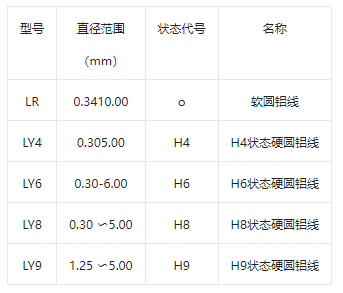

表1-21电工圆铝线型号规格
电工圆铝线直径偏差见表1-22，垂直于轴线的同一截面上测得的最大和最小直径之差（f值）应不超过标称直径偏差的绝对值。
表1-22圆铝线标称直径偏差
圆铝线表面应光洁，不得有与良好工业品不相称的任何缺陷。
2.架空绞线用硬铝线
架空绞线又叫架空导线、导线等。最常用的架空绞线产品是钢芯铝绞线，标准中又称为圆线同心绞架空绞线。架空绞线中所用的铝线均为硬铝线，在运行中既要承担主要的导电功能，又要承受部分拉力，还要承受大气中的各种腐蚀、高温、冰冻、大温差等严酷的气候条件，同时在通电的情况下，架空绞线自身还会发热。架空绞线通常在野外架空使用，输电线路很长，经过复杂地形地貌，穿越山川、大河等，一旦出现故障，修复非常困难。
由于种种因素的影响，所以就对生产架空导线所用的硬铝线提出了特殊的、更高的要求。
架空绞线用硬铝线按照GB/T 17048—2017国家标准制造，该标准规定了直径范围为1.25mm到5.00mm硬铝线的机械性能和电气性能。标准中规定硬铝线的导电率为61.0%IACS，但我国近几年发展起来的特高压直流输电线路工程用的大截面导线均要求铝线导电率为61.5%IACS，如JL/G3A-900/40-72/7、JL1/G3A-1250/70、JL1/G2A-1250/100，铝丝绞后抗张强度极差在±25MPa以内。
(1）硬铝线计算用数值
计算时，应使用下列硬铝线的数值:
20℃时的电阻率，最大值（nΩ2·m）：28.264(相当于61.0%IACS)
20℃时的密度(kg/dm³)：2.703
线膨胀系数（1/℃)：23×10-6
20℃的电阻温度系数（1/℃)：0.00403
(2）材料
硬铝线应由符合要求纯度的铝制成，以达到规定的机械性能和电气性能。
(3）表面质量
硬铝线表面应光洁，并不得有与良好的商品不相称的任何缺陷。
(4）直径和直径公差
硬铝线的标称直径(单位为mm)精确到小数点后两位。硬铝线直径的每次测量与标称值之差应不大于表1-23规定。
表1-23硬铝线直径公差
3.铝扁线
铝扁线按照GB/T 5584.3—2009国际标准制造，型号名称见表1-24。
表1-24铝扁线的型号、名称
铝扁线的机械性能，见表1-25。
表1-25铝扁线的机械性能
4.铝母线
铝母线按照GB/T 5585.2—2018国际标准制造，型号、名称、机械性能及电阻率见下列表格。
表1-26铝母线的型号、名称

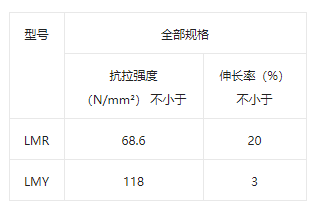

表1-27铝母线的机械性能
表1-28铝母线的电阻率
